RC2英寸錐管螺紋，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，錐度是固定的即1：16，R等于1/32乘以長度，1/32意思是，錐螺紋的錐度是1：16 ，單邊就是1：32，長度意思是：定位點加有效長度，比如我定位3.0，有效長度是12.0，R=1/32 X（3+12）=0.46875
1、密封管螺紋(R)
英制密封管螺紋的基本尺寸及其公差
配合方式
英制密封管螺紋有兩種配合方式：圓柱內螺紋與圓錐外螺紋組成“柱/錐”配合；圓錐內螺紋與圓錐外螺紋組成“錐/錐”配合.
歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“柱/錐”配合螺紋.兩種螺紋的檢驗量規存在一定不同；目前的ISO英制密封管螺紋量規標準（ISO 7-2：2000）是按“柱/錐”配合體系設計的.
英制密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成.英制密封圓柱內螺紋的特征代號為：RP；
英制密封圓錐內螺紋的特征代號為：RC；
英制密封圓錐外螺紋的特征代號為：R1（與英制密封圓柱內螺紋配合使用）；R2（與英制密封圓錐內螺紋配合使用）；
左旋螺紋的旋向代號為L(zhǎng)H；右旋螺紋的旋向代號省略不標.
對密封管螺紋，利用RP/R1，RC/R2分別表示“柱/錐”和“錐/錐”螺紋副.

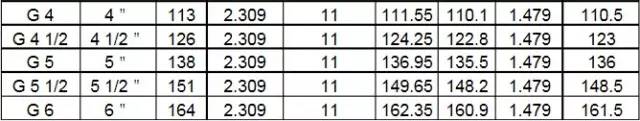

2、非密封管螺紋英制非密封管的基本尺寸及其極限偏差
標記:
英制非密封管螺紋的完整標記由螺紋特征代號，螺紋尺寸代號，中徑公差等級代號和旋向代號組成
英制非密封圓柱螺紋的特征代號為：G
對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標；而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B
左旋螺紋的旋向代號為L(zhǎng)H；右旋螺紋的旋向代號省略不標
當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號
示例：
尺寸代號為2的右旋，非密封圓柱內螺紋：G2
尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A
尺寸代號為4的B級，左旋，非密封圓柱外螺紋：G4B-LH
尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：G2A
加工內孔螺紋的是管螺紋絲錐
加工外螺紋的有板牙。
其他：

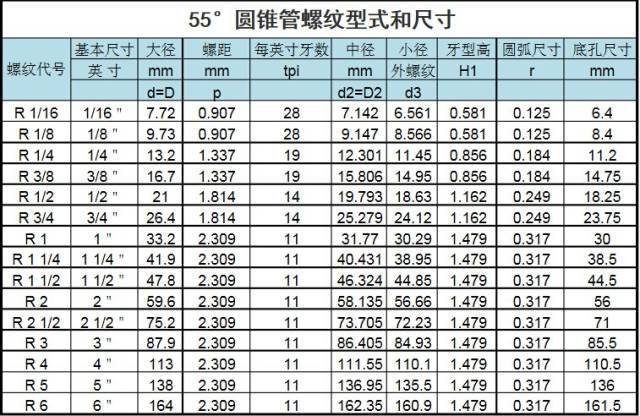

55°圓錐管螺紋的轉化
55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同。
中國,英國,法國,日本iso
代號ZG R（外）G PT R
R(外螺紋) Rc（內） R R Rc
60°圓錐管螺紋的轉化
60°圓錐管螺紋是指牙型角為60°、螺紋錐度為1：16的管螺紋，此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號，我國過去規定為K，后來規定為Z，現在改為NPT.
