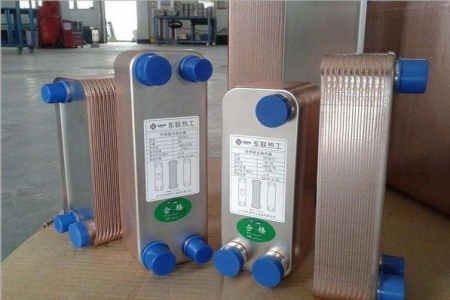

釬焊板式換熱器是密封墊板式換熱器的升級。它是由首、尾擋板及人字形波紋狀板片組合而成，相鄰板片的波紋板角朝向相反，板組件間的波峰彼此交叉形成大量的接觸點。通過真空釬焊，將焊接材料溶化與基材形成合金，使板片間的每一個接觸點都變成焊接點，這樣既增強了換熱器的強度，又提高了換熱器的換熱效率。

*成熟的板片設計，性能穩定，應用可靠；

*結構簡單，模塊化設計，交貨快
*可設計成背靠背雙系統；
*內置的分配器設計。在蒸發器應用中，能有效改善制冷劑分配，提高換熱效率和系統運行穩定性，并降低冰凍風險；
*廣泛應用于R22,R410A等HCFC及HFC制冷空調系統中。
*設計壓力：30或45bar
*測試壓力：45或67bar
*設計溫度：-196~+200℃


流向原理
應用于冷藏的釬焊式換熱器遵循以下基本流向原理：采用平行流或?qū)橇鞣绞?，以達到最高效熱交換過程。在單通設計中，所有連接都位于換熱器一側，這樣非常便于安裝。

冷凝器–流向原理
主要組件與蒸發器相同。用作熱氣的冷卻劑由換熱器左上部送入后，開始在管道表面冷凝，直至其完全冷凝，隨后再稍微進行過冷處理。該過程被稱為“自由冷凝”。在冷凝器圖示中，淺藍色與深藍色箭頭顯示出鹽水接頭位置。冷卻劑在對側的管道內進行對向流動并被冷卻。淺紅色與深紅色箭頭則表示冷卻劑接頭位置。
