GYY4-220/6管狀電加熱器用途用于敞開或封閉式油槽中加熱油用。SRY4型管狀電加熱器用于加熱流動或循環的油。二、規格和技術數據 1、規格和外形尺寸：見表如圖 2、工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。 3、工作環境：相對濕度不大于95%，無爆炸性和腐蝕性氣體。 4、金屬管材料：10號鋼 5、zui高工作溫度：SRY2、SRY3為300℃, SRY4為100℃ 6、SRY2型、SRY4型的工作壓力小于2公斤/平方厘米。 7、SRY3型緊固件長度為25毫米。三、使用維護及注意事項 1、外形尺寸圖中尺寸“B”必須全部浸入油中免燒壞元件。被加熱油應無腐蝕性。 2、SRY3型的工作液面必須在緊固件之下，尺寸線“B”之上。 3、熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止電量集中降低元件使用壽命。 4、發現管子表面有結碳時，必須除盡后再用，以免降低效率，甚至燒壞元件。 5、元件應存放于干燥外，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒃蛪和ㄟ^數小時），即或恢復絕緣電阻。 HRY4型電加熱器技術參數、規格及外形尺寸（附圖1）型號 電壓（伏） 功率（千瓦） 外形及安裝尺寸（毫米） 重量（公斤） A B浸入油中長 C SRY4—220/4 220 4 1125 875 1070 1.37 SRY4—220/5 220 5 697 620 — 2.45 SRY4—220/6 220 6 807 730 — 2.70 SRY4—220/8 220 8 1007 930 — 3.05

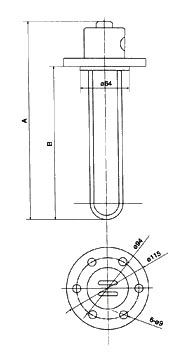

外形尺寸及技術數據





GYY4普通型電加熱器是將彎曲成型的管狀元件焊在法蘭上構成元件直徑為Φ12mm，管子材料為10號剛。

技術數據

?使用說明：

1、 工作電壓不得超過其額定電壓值的1.1倍，外殼應有效接地。
2、 圖中尺寸”B”必須全部侵入油中（并定期檢查）以免燒壞，被加熱油應無腐蝕性氣體。
3、 本電加熱器的安裝尺寸孔為Φ65mm。
4、 本型號加熱器按JB2379-78流動油標準設計，加熱器表面負荷為2-3.8w/C㎡
5、 在選用時應根據加熱介質實際尺寸確定加熱尺寸。
注：此加熱器可直接與SRY2型及SRY4型混合使用。
